【雙膜片式高靜壓差壓電接點壓力錶】
產品簡介
雙膜片式高靜壓差壓接點壓力錶採用不鏽鋼材料製造,具有較高的過壓性能,主要用於過濾器的正負壓力端,液體灌液位、泵出入口、輸油管線、輸氣管線和加壓泵站等場所的壓力差測量。並通過儀錶指針的接點與設定指針的接點相接通(斷開)控制系統中電路的開關,以達到自動控制和發出訊號的目的。
本儀錶接點組件根據不同的使用場所分別採用磁簧式電接點、感應式電接點裝置。在使用感應式接點裝置儀錶時,應與相應型號的安全閥搭配使用。
本儀錶使用時必須配裝三閥組或五閥組,以保護儀錶安全,正常運作。
技術參數
. 儀錶類型:普通型、耐震型(充油)
. 指示儀錶直徑:100mmφ;160mmφ(或150mmφ)
. 壓力範圍
普通型:0 ~ 0.06MPa 至 0 ~ 2.5MPa各系列
耐震型:0 ~ 0.16MPa 至 0 ~ 2.5MPa各系列
. 精度等級
指示精度:< 0.4MPa 4級 ; ≧ 0.4MPa 2.5級
設定精度:磁簧式電接點:4級 ; 感應式電接點:2.5級、4級
. 接點數量:1個或2個
. 接點材質:≧110V:鉑銥合金 或 銀鎳合金 ; ≦36V :金銀合金

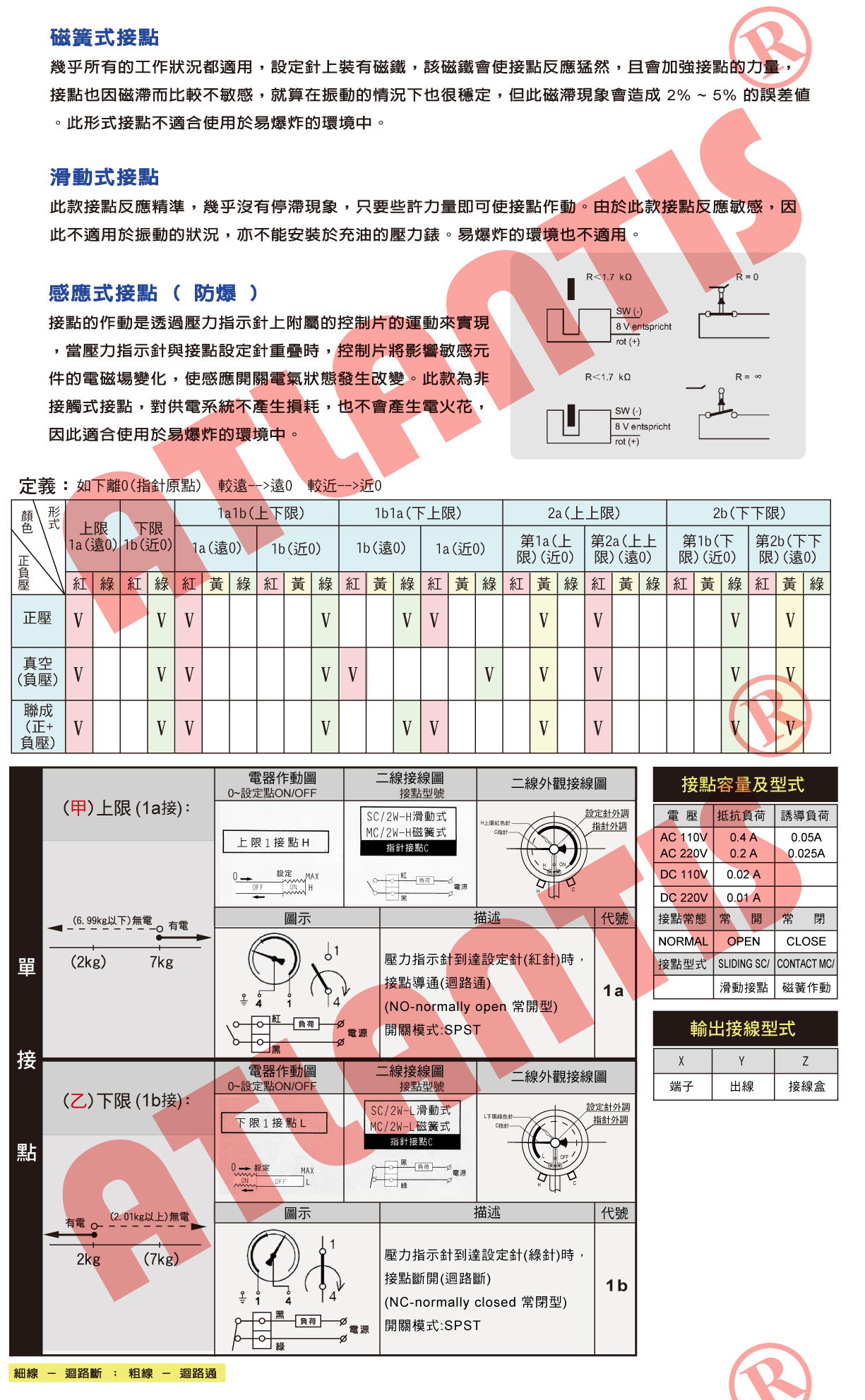

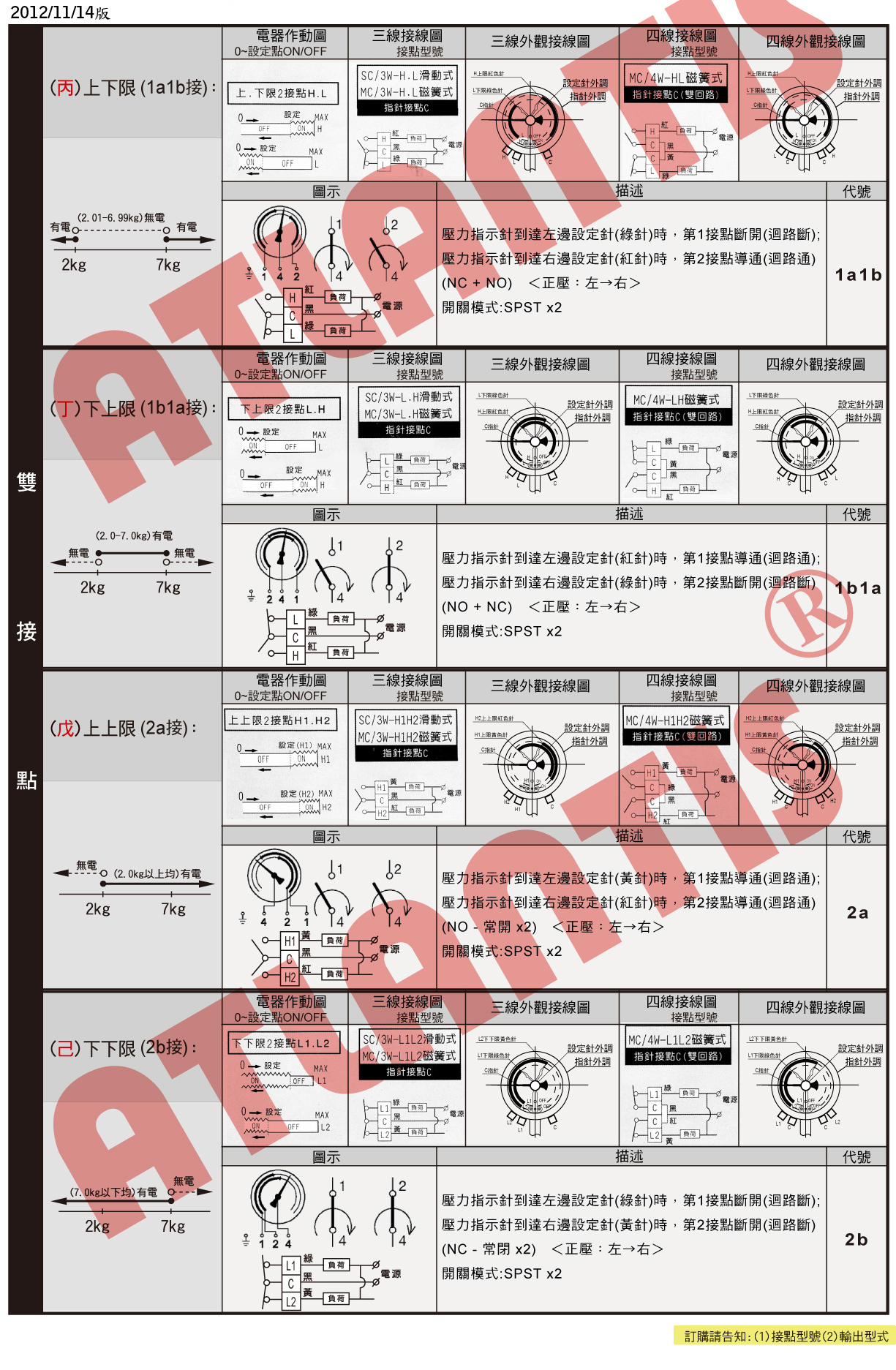

. 接點控制方法:請點連結檢視 < 圖一 > 、 < 圖二 >
. 工作壓力範圍
靜壓:盤面滿量程
動壓:盤面滿量程的70%
過壓保護:雙邊耐壓達到10MPa
. 膜片材質
負壓膜片:SUS316L
正壓膜片:SUS316Ti
. 接續部材質:SUS316
. 外殼材質:SUS304
. 鏡面材質:有機玻璃、強化玻璃
. 外殼防護等級
普通型:IP54
耐震型:IP65
. 操作環境溫度:-20 ~ +60℃
. 溫度誤差值:隨介質溫度變化 ±10%,指針指示位置漂移 ±0.8%
. 耐震型填充液:儀錶專用填充液
. 儀錶底部
螺紋連接M20 x 1.5或約定的特殊要求
長尾法蘭與長尾螺紋相連接
磁簧式電接點電氣參數
最高工作電壓:380V.AC或220V.DC
最大電流:1A
接點功率:30VA
感應式電接點電氣參數
額定電壓:8VDC
工作電流:通電時≧3mA,未通電≦1mA
開關頻率:≦5000Hz
防爆等級:Exib Ⅱ CT6
防爆合格證號碼:CE052074
儀錶外型尺寸
儀錶直徑 |
單位:mm |
||||||
D |
B |
B1 |
P1P2 |
L |
H |
A |
|
100mmφ |
101 |
88 |
54 |
100 |
54 |
80 |
136 |
160mmφ |
161 |
91 |
57 |
193 |
