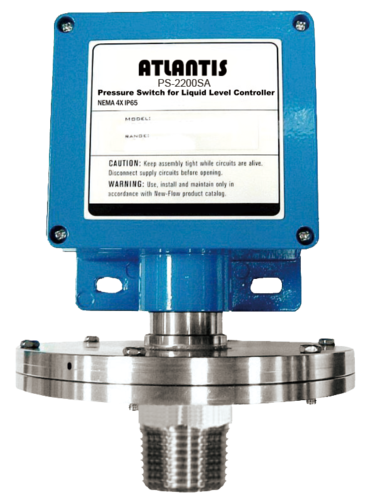

液位控制用方盲型防水壓力開關
型號:PS-2200SA系列
PS-2100S液位控制用盲型防水壓力開關適用於液位系統,靜區可調,簡單易操作,無需特別工具。
● 最大耐壓至 1000psi
● 靜區可調
● 溫度:-30 / +205℃
規格:
● 材 質:外殼-鑄鋁合金烤漆;接續部-不鏽鋼316
● 錶 頭:直徑-110mm x 110mm;深度(厚度)-72mm
● 量測元件:膜片
● 管路端接續部:公牙 G1 (1”BSP), 母牙 1/2” NPT,
管尺寸 1/2”, 管長 0.2~5 meters
● 工作溫度:-30 / +205℃
● 開關型式:1 SPDT 微動開關,20Amps 125/250V
● 防護等級:NEMA 4, 4X, IP66
● 控制功能:請參照「液位長度表」
可調式: Nob A, B, C, E, F 可設定液位長度
固定式:Section G, H, I 可設定液位長度
尺寸圖:
控制功能
液位長度表(驅動&解除)
一、可調式
設定微動開關 |
驅動/解除的長度 (mm) |
|
|
代碼 |
驅動 (ON) |
解除 (OFF) |
靜區 |
E |
150 |
50 |
±5 |
F |
200 |
50 |
±5 |
A |
380 |
50 |
±5 |
B |
550 |
50 |
±5 |
C |
760 |
60 |
±5 |
二、固定式
設定區 |
驅動/解除的長度 (mm) |
|
|
代碼 |
驅動 (ON) |
解除 (OFF) |
靜區 |
G |
60 |
40 |
±5 |
H |
80 |
50 |
±5 |
I |
130 |
80 |
±5 |
安裝方式
注意
1. 不要安裝在攪拌器或液體出入處,以免運作不穩定
2. 不要將此開關安裝在壓力槽
選型範例:
