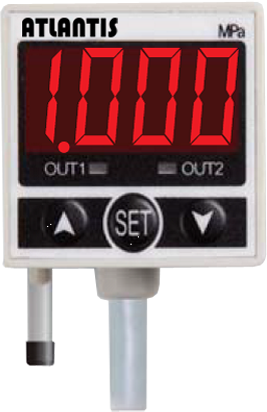

數位顯示正壓開關&傳感器
DPST-A25P


特色

• 設定壓力範圍: 正壓: -0.100~1.000MPa

• 2組輸出&線性類比輸出(1~5V)

• 應差可調整

• 壓力單位可轉換: kPa、MPa、kgf/cm2、bar、psi、inHg、mmHg、mmH₂0



規格

外殼尺寸:  36.5(L)*31(W)*31(H)mm

耐壓力:  1.5MPa

適用氣體:  空氣，非腐蝕性，不可燃性

壓力單位設定最小刻度:
kPa  -
MPa  0.001
kgf/cm2  0.01
bar  0.01
psi  0.1
inHg  -
mmHg  -
mmH₂0  -

電源電壓:  12 to 24V DC±10% 漣波峰值10%以下

消費電流:  55 mA 以下

開關輸出:
2NPN開集極輸出
最大負載電流: 80mA
最大供應電壓: 30V DC
內部壓降: ≦1V

2PNP開集極輸出
最大負載電流: 80mA
最大供應電壓: 24V DC
內部壓降: ≦1V

重覆精度:  ±2%F.S.±1 digit

應差:
應差模式  可調
窗口比較模式  固定(3digits)

反應時間:  2.5ms (預防誤動作功能:24ms, 192ms和768ms可選擇)

輸出短路保護:  有

顯示:  3½數位LED顯示(取樣率5次/秒)

顯示精度:  ±2%F.S.±1 digit (在周圍溫度:25±3°C)

動作顯示燈:  綠色LED (OUT1: ON時亮燈)，紅色LED (OUT2: ON時亮燈)

線性類比輸出(在額定壓力範圍內): (僅用於DPST-A25P-01-□, DPST-A25P-03-□)
輸出電壓: 1~5V±2.5%.F.S. (額定壓力範圍下)
直線性: ±1%F.S.

耐環境:
周圍溫度  動作: 0~50°C，保存: -20~60°C (無水露及不結冰狀態下)
周圍濕度  動作及保存:35~85% RH (無水露)
耐電壓  1000V AC 1分鐘 (引線及外殼間)
絕緣阻抗  50MΩ以上(500V DC) (引線及外殼間)
耐振動  複振幅1.5mm，每一分鐘10Hz~55Hz~10Hz，X、Y、Z每個方向各2小時
耐衝擊  980m/s2(100G) X、Y、Z每個方向各3次

溫度特性:  ±2%F.S (0~50°C溫度範圍內)

介面管徑:  F1: Rc 1/8”；F2: NPT 1/8”；F3: G1/8”(BSPP)

電線規格:  耐油PVC電線(0.15mm2)

重量:  約105g(包含2公尺的電線)，約71g(包含M8 4Pin 公頭)

額定壓力範圍:  0.000~1.000 MPa

設定壓力範圍:  -0.100~-1.000 MPa
