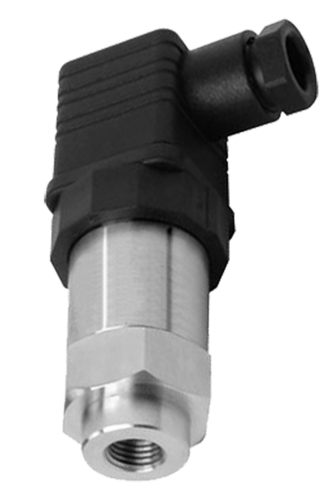

一般泛用型壓力傳送器

型號: PT-VP

簡介

PT-VP 泛用型壓力傳送器採用擴散矽壓力芯體做為敏感元件， 內置處理電路將傳感器 mV信號

轉換為標準電壓、電流信號輸 出，可與電腦、控制儀表、顯示儀表等一同使用。PT-VP選用高

穩定性壓阻式壓力傳感器和高性能傳送器專用電路，可進行 遠距離信號傳輸。

特色

■ OEM 服務

■ 一體化全不鏽鋼設計，安裝方便，可於惡劣環境中長期使用

■ 多種電器接頭與接續形式提供選擇

■ 量程範圍廣

■ 抗振、抗衝擊、耐腐蝕設計

■ 抗干擾強、長期穩定性佳

■ 可校正零點與滿量程

主要規格

▼壓力接續部

M20 x 1.5

G1/2”

M14x1.5

G1/4”(公)

G1/4”(母)

1/2”NPT

1/4”NPT

1/4”PT

材質: SS304

▼電器接頭

赫斯曼接頭 / 赫斯曼出線 / 直接出線 / 派克接頭 / BP3鋁殼 / 航空插頭

▼密封墊圈

NBR

▼壓力範圍

-100kPa…0~10kPa…100MPa

▼壓力種類

表壓 / 密封壓 / 絕壓 / 聯成壓

▼適用流體

與不鏽鋼304兼容的液體與氣體

▼使用環境溫度

-20~85℃

▼儲存溫度

-40~125℃

▼耐震測試

機械振動: 20g (20-5000Hz)

衝擊: 100g (11ms)

▼防護等級

IP 54 (赫斯曼接頭)

IP 65 (派克、鋁殼)

IP 67 (航插、出線型)

▼防爆等級 (選項)

Exia II CT6

其他規格

▼外殼

不鏽鋼

▼電源供應

24VDC / 12VDC

▼輸出訊號

4~20mA

1~5V

0~5V

0~10V

0.5~4.5V

▼量測元件

擴散矽壓阻芯體

壓力傳感器

材質: 不鏽鋼316L

▼零點&滿量程溫飄

±1.5% F.S. max (@-10~70℃)

▼精度

±0.5%F.S. (標準) / ±0.3%F.S. (選項) / ±0.1%F.S (選項)

▼穩定性

±0.2% F.S. /年

▼響應時間

≤1ms (壓力上升至90%F.S.)

▼絕緣阻抗

100MΩ, 250VDC

▼補償溫度

-10 to 70℃ / -20 to 85℃ (選項)

▼過壓使用

1.5*F.S.

▼EMC浪湧

(IEC61000-4-5) 2KV

▼EMC靜電

(IEC61000-4-2) 接觸放電8KV

空氣放電15K
