產品說明:

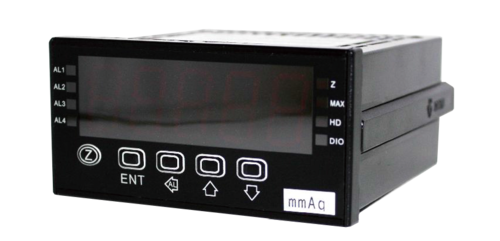

5 位數傳送器量測錶

型號: ATM-5HT 系列


特色

■ 提供OEM 服務

■ 最高精度達±0.05%、±1 位數

■ 解析度高達99999

■ 有自動歸零、保持一般值或最大值等功能

■ 可搭配各式二線式、三線式、四線式傳送器

■ 2∼4 段Relay 或O.C.警報、類比電壓或電流輸出、RS485 傳輸


主要規格

▼類型

ATM-5HT-2W二線式

ATM-5HT-3W三線式

ATM-5HT-4W四線式

▼尺寸

96 x 48 mm

▼輸入電流

二線式▼

4-20mA

三線式、四線式▼

0-20mA / 4-20mA

▼輸入電壓

三線式、四線式▼

0-5V / 1-5V / 0-10V

▼工作電源

AC/DC 100~240V / AC/DC 24~60V

▼輸入訊號

二線式▼

直流電流訊號二線輸入

三線式▼

直流電壓、直流電流訊號三線輸

四線式▼

直流電壓、直流電流訊號四線輸

▼激發電源 (二線式)

DC 24V 推動能力≦40mA

▼警報功能

無 / 2~4 組Relay / 2~4 組O.C

▼類比輸出

無 / 4-20mA / 0-10V

▼工作溫濕度

0°C to +60°C / 20~90%RH

▼儲存溫濕度

-10°C to 70°C / 20~90%RH

▼溫度係數

≦ 100ppm (0~60℃)


其他規格

▼外殼材質

PC UL-94V0

▼固定方式

盤面式安裝

▼消耗功率

< 14VA (全功能運作)

▼精度

顯示: ±0.05% (±1 位數)

▼取樣方式

雙斜率積分法

▼取樣頻率

16 cycles/秒

▼參數設定

以按鍵輸入設定

▼螢幕顯示

0.8”高亮度紅色 LED

▼顯示範圍

-19999~99999

顯示調整範圍: -19999~99999

▼輸出調整範圍

Zero: -40% ~ +40%

Span: -40% ~ +20%

▼輸出解析度

15 bit

▼輸出反應速度

< 250 ms (0~90%)

▼輸出能力

<0.2W; 負荷 500Ω

輸出電壓 (10V): ≦ 20mA

輸出電流 (20mA): ≦ 10V

▼輸入阻抗

二線式▼

50Ω

三線式、四線式▼

電壓:

> 2V: 20KΩ/V

< 2V: 大於 200MΩ

電流:

≧ 0.2A: 100mV (端點壓降)

< 0.2A: 1V (端點壓降)

▼通訊協議

RS-485 Modbus RTU 模式

▼通訊傳輸速率

38400 / 19200 /9600 / 4800 bps

▼絕緣性

輸入/輸出/電源/外殼之間

▼絕緣阻抗

≧100MΩ / DC 500V

▼耐壓能力

2 KVac/分

▼重量

約 450g

▼配件

面蓋 / 端子保護蓋 / 左右固定支架 / 螺絲



品牌:
ATLANTIS
